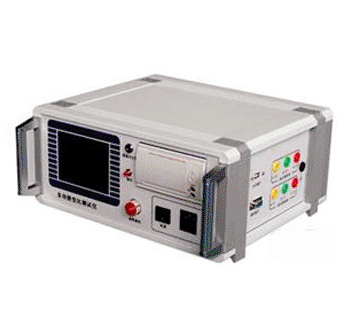

GY-BZC多功能变比测试仪
产品概述： GY-BZC多功能变比测试仪可用于电力系统的三相变压器测试，以及Z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器测试。仪器采用了大屏幕液晶显示，全中文菜单及汉字打印输出，人机界面友好，功能完善，操作方便，是电力系统、变压器生产厂家和铁路电气系统进行变压器变比、组别、极性、分接位置以及相位差测试的理想仪器。 本仪器输入单相电源，内部采用功率模块产生三相电源输出到变压器的高压侧，可进行三相变压器或特种变压器变比、误差、组别或相位差的测试，另外本仪器还能提供一组相差90°的二相电源输出，可进行逆斯科特变压器的变比及相位差测试。
主要特点：

1、自动产生幅值稳定、相位恒定的三相、两相或单相标准电源。

2、不受变压器内部接线方式的约束，直接测量高、低压侧的电压比及相角差。

3、速度快，一组数据的测试时间为几秒钟，且能在测试过程中转换分接开关，一气呵成完成一台变压器的所有分接位置的测量，19分接位置变压器的测试时间只需要10分钟的时间，大大提高工作效率。

4、内部具有过流保护功能。

5、测试结果不受工频电源频率及幅值波动的影响。

6、适用于特种变压器的变比及相位差测试。

7、三相高低压6路（A、B、C、a、b、c）同时测量，真正的三相变比测试仪。

8、具备RS232接口，方便生产厂家的测试自动化要求。

9、具备数据存储功能，可以保存2048组测试数据，并能通过RS232接口上传到计算机。

三、技术指标

1、变比测试范围： 1～5000

2、变比测试准确度：±0.2%

3、组别测试范围： 1～12

4、相位差测试范围：0～360°

5、相位差测试准确度：0.2°

6、分接位置测试范围： 19

7、仪器电源输入：220V±22V 、50Hz±1Hz

8、仪器体积： 490mm(L)×390mm(W)×210mm(H)（含包装铝箱）

9、仪器重量： 7kg （含包装铝箱）
