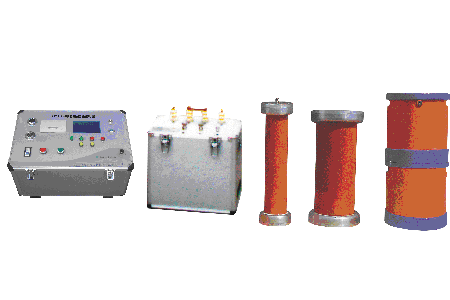

GYXB系列工频耐压谐振试验装置
产品概述：本装置主要用于发电机的交流工频耐压，根据国家标准GB/T16927.2-1997（等同于IEC60-2：1994）《高电压试验技术》第一部分6.2.1.1电压波形的规定：试验电压一般应是频率为45-65HZ的交流电压，称为工频试验电压。
对于电容量变化在一定范围内的试品，可以通过增加补偿电容器及多只电抗器组合的方式将频率控制在工频范围内。因变频谐振试验装置的体积重量和所需要的电源容量远低于试验变压器，单件重量均小于50Kg，采用该装置替代传统装置可大大减轻现场工作量。
技术参数：
- 工作电源：220V±10%? 单相50HZ
- 最高试验电压：50KV；100KV
- 最大试验容量：400KVA
- 谐振频率范围：45～65HZ
- 试验电压波形：正弦波，波形畸变率≤0.2%
- 试验电压准确度：1.0级，稳定度＜1%
- 系统具有过压，过流，放电等安全保护。
部分型号发电机定子绕组的单相对地电容量：
类别 |
发电机 |
|
型号 |
生产厂家 |
额定容量MW |
额定电压KV |
相电容（μF） |
火
力
发
电
机 |
QFS-125-2 |
上海电机厂 |
125 |
13.8 |
0.08～0.12 |
QFSN-200-2 |
哈尔滨电机厂 |
200 |
15.75 |
0.19～0.21 |
QFQS-200-2 |
东方电机厂 |
200 |
15.75 |
0.1928～0.21 |
QFQS-200-2 |
北京重型电机厂 |
200 |
15.75 |
0.18～0.19 |
QFS-300-2 |
上海电机厂 |
300 |
18.0 |
0.16～0.20 |
QFSN-300-2 |
上海电机厂 |
300 |
18.0 |
0.18～0.20 |
ATB-2 |
美国GE公司 |
352 |
23.0 |
0.268 |
TBB-320-2 |
（前苏联） |
320 |
20.0 |
0.31 |
2-105×234 |
美国西屋公司 |
600 |
20.0 |
0.2 |
50WT23E-138 |
ABB |
600 |
22.0 |
0.253 |
水力发电机 |
|
|
72.5～85 |
10.5 |
0.694 |
|
|
300 |
15.75 |
1.7～2.5 |
|
|
400 |
18 |
2～2.5 |
|
