主要特点：
其原理简单、结构紧凑、工作可靠，是进行记压试验理想设备．

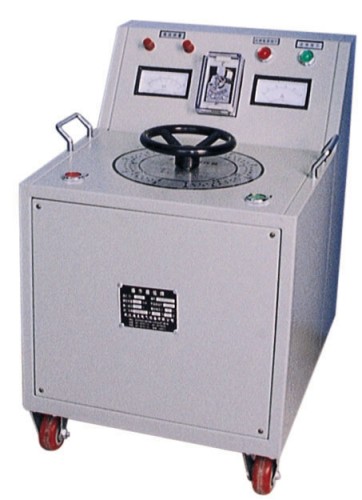

仪器介绍：
本系列操作箱(台）用于0.5～100KVA试验变压器的调压控制。其工作原理是：通过调整自耦调压器输出电压，实现试验变压器额定压器额定电压范围内的工作电压调节。同时，操作箱（台）内装有高压输出电压表，低压输入电流表及过流保护电路。可经方便地读取试验电压值，并能可靠地保护备．
主要技术参数：
|
型号
规格 |
输入电压
（V） |
适配试变容量
（KVA） |
额定输出 |
高压电压表
KV/V |
外形尺寸
立方米（长×宽×高） |
电压(v) |
电流(A) |
XC-0.5 |
220 |
0.5 |
200 |
2.5 |
50/100 |
20×30×20 |
XC-1.5 |
220 |
1.5 |
200 |
7.5 |
50/100 |
26×36×24 |
XC-3 |
220 |
3 |
200 |
15 |
50/100 |
26×42×24 |
XC-6 |
220 |
6 |
200 |
30 |
50/100 |
60×45×37 |
TC-6 |
220 |
6 |
200 |
30 |
50/100 |
53×40×60 |
TC-10 |
380 |
10 |
400 |
50/25 |
(50/100)/100 |
53×40×65 |
TC-15 |
380 |
15 |
400 |
37.5 |
(50/100/150)/100 |
53×40×70 |
TC-20 |
380 |
20 |
400 |
50 |
(50/100/150)/100 |
53×43×84 |
TC-25 |
380 |
25 |
400 |
62.5 |
(50/100/150)/100 |
53×45×90 |
TC-30 |
380 |
30 |
400 |
67.5 |
(50/100/150)/100 |
65×55×117 |
TC-50 |
380 |
50 |
400 |
125 |
(50/100/150)/100 |
70×60×115 |
TC-100 |
380 |
100 |
400 |
250 |
(50/100/150)/100 |
75×70×120 |
|
|
|
|
